전기공사기사 실기 단답형 문제 정리 - 15

전기공사기사 실기 단답형 문제 정리!

전기공사기사 시험을 준비하기 하신다면 꼭 짚고 넘어가야 하는 단답형 문제를 정리해보려고 합니다.

전체적으로 그림에 대한 답안, 짧은 문장이 답인 문제가 대부분이기 때문에 눈으로 자주 보며 익숙해지는 것 이 좋습니다.



답안은 파란색으로 표기하여 쉽게 보실 수 있도록 정리해 보겠습니다.



실기 단답형 문제는 자주 들여다보고 쉽게 노출하여 자연스럽게 외우는 것이 좋습니다.

정리한 내용을 참고하셔서 좋은 결과를 만드시길 바랍니다.

단답형 문제는 짧기 때문에 5~10문제 정도씩 정리해서 올리려고 하니 많이 찾아봐주세요~



1. 다음 변압기 설치공사의 시공 흐름도에서 빈칸에 해당하는 사항을 보기에서 선택하여 적으시오.

① : 분기고리 설치

② : COS 설치

③ : 변압기 설치

④ : 변압기 2차 측 결선

⑤ : FUSE LINK 조립

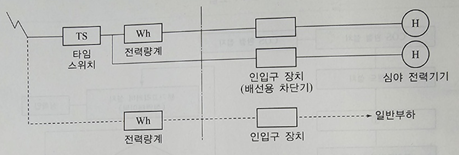

2. 심야전력기기의 인입구 장치 부근의 배선을 나타낸 것이다. 이 그림은 어떤 경우의 시설을 나타낸 것인지 쓰시오.

- 정액제, 종량제 병용



3. 가연성 분진(소맥분·전분·유황 기타 가연성의 먼지)에 전기설비가 발화원이 되어 폭발할 우려가 있는 곳에 시설하는 저압 옥내 배선으로 적합한 공사방법 3가지를 쓰시오.



- 금속관공사

- 합성수지관공사

- 케이블공사



4. 철탑 기초공사에서 각입이란 무엇인지 쓰시오.



- 철탑 기초재와 주각재, 앵커재를 조립 후 소정의 콘크리트 블록 위에 설치하는 것



5. 통합접지공사를 한 경우는 과전압으로부터 전기설비 등을 보호하기 위하여 서지보호장치(SPD)를 설치한다. SPD의 모든 연결전선의 길이가 가능한 짧아야 하는데, 전체 전선길이가 최소 몇 [m]를 초과하지 않도록 하고 있는지 쓰시오.



- 0.5 [m]



6. 다음 각 항의 문제를 읽고 물음에 답하시오.



1) 가공배전 선로에 주로 쓰이는 애자에서 전선로의 방향을 바꾸는 부분에 사용하는 애자는 무엇인지 쓰시오.

- 가지 애자

2) 전력선의 이도를 결정하는 요소 4가지를 쓰시오.

- 경간, 수평장력, 하중, 안전율

3) 22.9 [kV] 지중케이블 접속방법 4가지를 쓰시오.

- 직선접속, 분기접속, 종단접속, 엘보접속

4) 간접조명이지만 특히 간접조명기구를 사용하지 않고 천장, 또는 벽의 구조로서 만들어 놓은 건축화 조명기구는 무엇인지 쓰시오.

- 코브라이트



7. 전기설비에 있어서 감전 예방은 직접접촉예방과 간접접촉예방이 있으며, 간접접촉예방 중 전원의 자동차단에 의한 인체 보호를 위하여 전기회로 또는 전기기기의 충전부와 노출 도전성 부분 또는 보호선 간에 고장이 발생하여 교류 몇 [V](실효값)를 초과하는 접촉전압이 발생한 경우에 그 전원을 자동적으로 차단하여야 하는지 적으시오.



- 50 [V]



전기공사시험을 준비하기 위해 외우고 가셔야 하는 단답형 문제들을 정리하는 시간을 가져보았습니다.

다른 전기공사기사 시험문제들도 정리하려고 하니 참고하시길 바랍니다.

감사합니다.
