전기공사기사 실기 단답형 문제 정리!

전기공사기사 시험을 준비하기 하신다면 꼭 짚고 넘어가야 하는 단답형 문제를 정리해보려고 합니다.

전체적으로 그림에 대한 답안, 짧은 문장이 답인 문제가 대부분이기 때문에 눈으로 자주 보며 익숙해지는 것 이 좋습니다.



답안은 파란색으로 표기하여 쉽게 보실 수 있도록 정리해 보겠습니다.



실기 단답형 문제는 자주 들여다보고 쉽게 노출하여 자연스럽게 외우는 것이 좋습니다.

정리한 내용을 참고하셔서 좋은 결과를 만드시길 바랍니다.

단답형 문제는 짧기 때문에 5~10문제 정도씩 정리해서 올리려고 하니 많이 찾아봐주세요~



1. 금속관 공사에서 사용되는 부품 중 다음에서 설명하는 것의 명칭을 쓰시오.

1) 인입구, 인출구 수직배관의 상부에 사용되어 비의 침입을 막는 데 사용되는 부품

- 엔트런스 갭



2) 노출배관공사에서 관을 직각으로 굽히는 곳에 사용되는 부품

- 유니버셜 엘보



3) 지름이 다른 관을 연결할 때 사용되는 부품

- 리듀서



2. 분산형 전원을 설치하는 경우 이상 또는 고장 발생 시 자동적으로 분산형 전원을 배전계통으로부터 분리하기 위한 차단장치를 시설하여야 한다. 이상 또는 고장 상태를 2가지만 적으시오. (단, 분산형 전원의 이상 또는 고장은 제외)



- 단독운전 상태

- 연계한 배전계통의 이상 또는 고장



3. 피뢰기의 구비조건 3가지를 쓰시오.



1) 상용주파 방전개시전압이 높을 것

2) 충격 방전개시전압이 낮을 것

3) 제한 전압이 낮을 것



상용주파 방전개시전압이 높아야 정상전압에 대해 방전을 개시하지 않습니다. 반대로 충격방전개시전압은 이상전압을 감지했을 경우 빠르게 방전해야 하기 때문에 낮아야 합니다. 제한 전압 역시 이상전압 발생 시 측정되는 값이므로 낮아야 합니다.



4. 조상설비를 설치하는 목적을 쓰시오.



- 무효전력을 제어함으로써 송전선 손실 경감 및 안전도 향상



5. 애자의 전기적 특성에서 섬락전압의 종류 2가지를 쓰시오.



1) 주수 섬락전압

2) 건조 섬락전압



6. 다음 그림을 참고하여 전류 동작형 누전 차단기의 원리에서 저항 R의 설치 목적을 쓰시오.

- 누전 차단기 자체 동작시험 시 흐르는 전류를 일정 값 이상으로 흐르지 못하게 억제하기 위함



간단하게 생각하면 동일한 전압에서 저항이 늘어날 경우 일어나는 현상을 생각해 보시면 되겠습니다. 전류와 저항은 반비례기 때문에 저항을 설치함으로써 전류를 제한한다고 생각하며 외우시면 쉽게 외우실 수 있습니다.

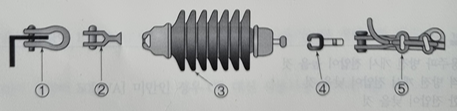

7. 장간형 현수애자의 조립방법을 다음 그림에서 나타내는 부분의 각 명칭을 쓰시오.

① : 앵커쇄클

② : 볼크레비스

③ : 장간형 현수애자

④ : 소켓아이

⑤ : 데드 앤드 클램프



앞선 애자장치의 각 부품을 묻는 문제와 유사하고, 내부 부속품도 비슷한 부분이 많기 때문에 여러 문제를 비교하며 외우면 쉽게 외우실 수 있겠습니다.



전기공사시험을 준비하기 위해 외우고 가셔야 하는 단답형 문제들을 정리하는 시간을 가져보았습니다.

다른 전기공사기사 시험문제들도 정리하려고 하니 참고하시길 바랍니다.

감사합니다.
